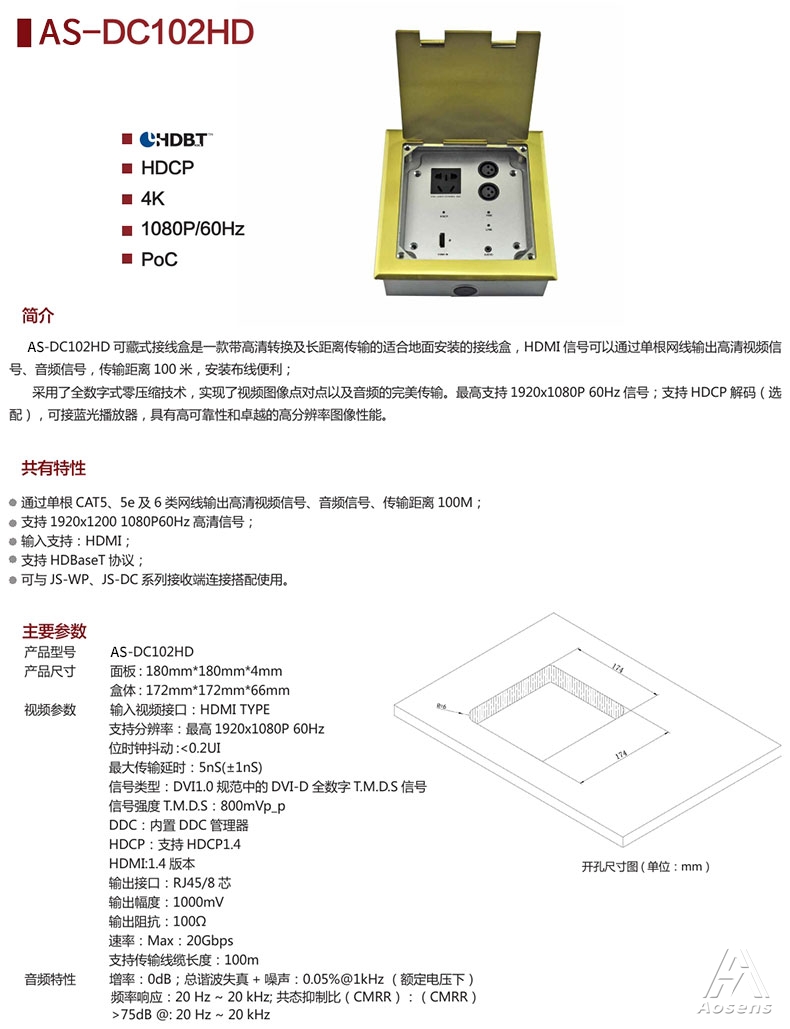

簡介

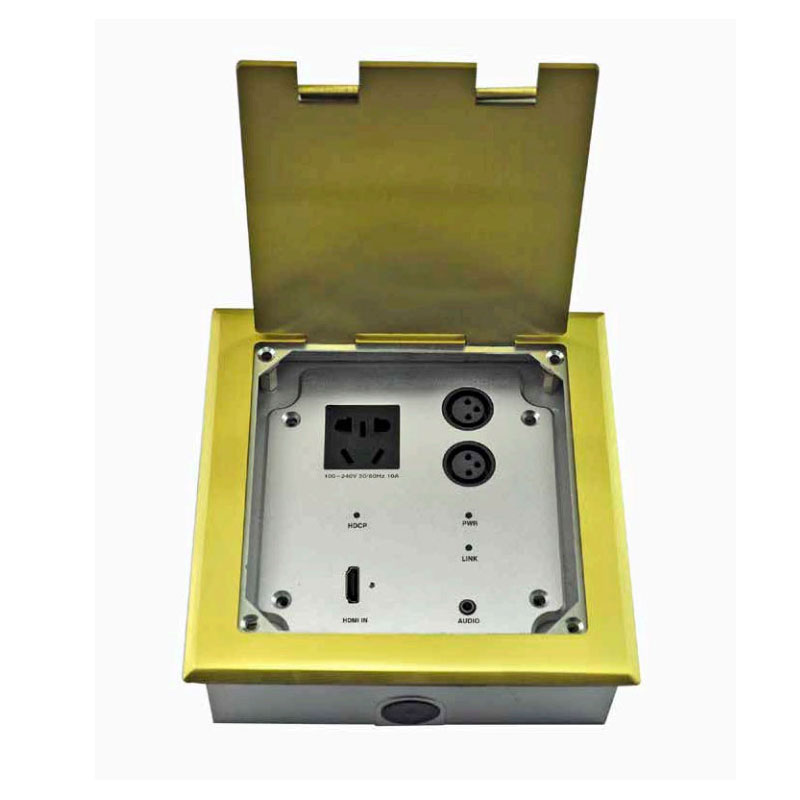

AS-DC102HD 可藏式接線盒是一款帶高清轉換及長距離傳輸的適合地面安裝的接線盒，HDMI 信號可以通過單根網線輸出高清視頻信
號、音頻信號，傳輸距離 100 米，安裝布線便利；
采用了全數字式零壓縮技術，實現了視頻圖像點對點以及音頻的完美傳輸。最高支持 1920x1080P 60Hz 信號；支持 HDCP 解碼（選
配），可接藍光播放器，具有高可靠性和卓越的高分辨率圖像性能。
通過單根 CAT5、5e 及 6 類網線輸出高清視頻信號、音頻信號、傳輸距離 100M；
支持 1920x1200 1080P60Hz 高清信號；
輸入支持：HDMI；
支持 HDBaseT 協議；
可與 JS-WP、JS-DC 系列接收端連接搭配使用。
產品型號 AS-DC102HD
產品尺寸 面板 : 180mm*180mm*4mm
盒體 : 172mm*172mm*66mm
視頻參數 輸入視頻接口：HDMI TYPE
支持分辨率：最高 1920x1080P 60Hz
位時鐘抖動 :<0.2UI
最大傳輸延時：5nS(±1nS)
信號類型：DVI1.0 規范中的 DVI-D 全數字 T.M.D.S 信號
信號強度 T.M.D.S：800mVp_p
DDC：內置 DDC 管理器
HDCP：支持 HDCP1.4
HDMI:1.4 版本
輸出接口：RJ45/8 芯
輸出幅度：1000mV
輸出阻抗：100Ω
速率：Max：20Gbps
支持傳輸線纜長度：100m
音頻特性 增率：0dB；總諧波失真 + 噪聲：0.05%@1kHz （額定電壓下）
頻率響應：20 Hz ~ 20 kHz; 共態抑制比（CMRR）：（CMRR）
>75dB @: 20 Hz ~ 20 kHz

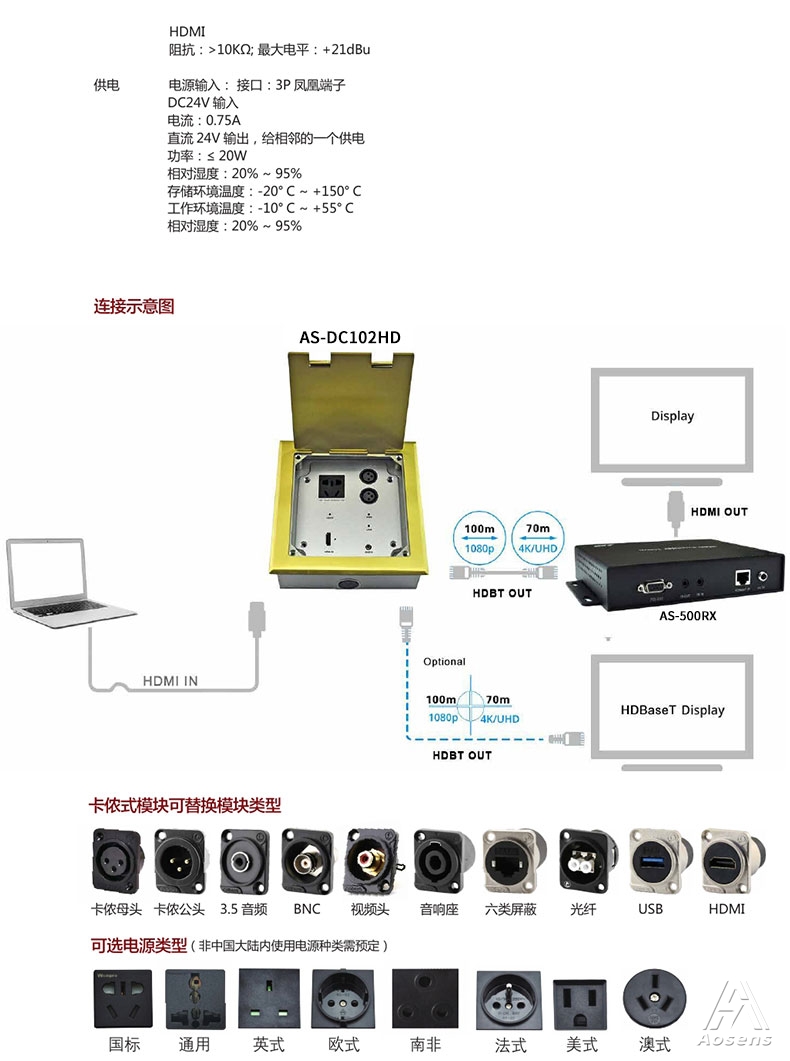

HDMI
阻抗：>10KΩ; 最大電平：+21dBu
供電 電源輸入： 接口：3P 鳳凰端子
DC24V 輸入
電流：0.75A
直流 24V 輸出，給相鄰的一個供電
功率：≤ 20W
相對濕度：20% ~ 95%
存儲環境溫度：-20° C ~ +150° C
工作環境溫度：-10° C ~ +55° C
相對濕度：20% ~ 95%
